دوربین تصویربرداری نجومی ZWO مدل ASI432MMسفارشیZWO ASI432MM CMOS Monochrome Astronomy Camera

دو روش برای خواند اطلاعات ثبت شده روی سنسور دوربین داریم. «شاتر چرخشی»  Rolling Shutter و «شاتر سراسری»  Global Shutter. این دو، روش خواندن سنسور هستند و نه شاتر مکانیکی. اغلب دوربین‌های تصویربرداری نجومی ZWO  دارای شاتر چرخشی Rolling Shutter هستند.

شاتر چرخشی Rolling Shutter: سنسور تصویر را خط به خط از بالا به پایین (یا از یک طرف به طرف دیگر) می‌خواند. بنابراین قسمت‌های مختلف تصویر در زمان‌های کمی متفاوت ثبت می‌شوند. این روش برای تصویربرداری از اعماق آسمان مناسب است، زیرا اجرام آسمانی ثابت به نظر می‌رسند. اما در مورد اجرام متحرک سریع مانند سیارات، این نوع شاتر ممکن است باعث ایجاد اعوجاج(کشیدگی) در تصویر شود. البته با بکارگیری برخی تکنیک‌ها می‌توان از بروز این مشکل جلوگیری کرد.

شاتر سراسری Global(Total) Shutter: سنسور تمام تصویر را همزمان ثبت می‌کند، به این معنی که همه پیکسل‌ها در یک لحظه خوانده می‌شوند. این کار از اعوجاج ناشی از حرکت جلوگیری می‌کند و برای تصویربرداری سریع از سیارات و خورشید مناسب‌تر است. برخی از دوربین‌های ZWO مانند ASI174 و ASI432MM از شاتر سراسری استفاده می‌کنند. دوربین تصویربرداری نجومی ZWO مدل ASI432MM با شاتر سراسری Global(Total) Shutter در واقع مدل ارتقاء یافته و پیشرفته دوربین تصویربرداری نجومی ZWO مدل ASI174MM است.

دوربین تصویربرداری نجومی ZWO مدل ASI432MMبا فناوری Pregius

«پرجیوس» Pregius یک فناوری CMOS با شاتر سراسری است که توسط Sony توسعه یافته است. این فناوری کیفیت تصویر بالای حسگرهای CCD را ارائه می‌دهد، در حالی که سرعت و کارایی حسگرهای CMOS را حفظ می‌کند.

چرا فناوری Pregius برای عکاسی خورشیدی مهم است؟

✔ بدون اعوجاج حرکتی: شاتر سراسری باعث می‌شود که ویژگی‌های خورشیدی (مانند شراره‌ها و زبانه‌های خورشیدی) با وضوح بالا ثبت شوند.
✔ سرعت فریم بالا: امکان ثبت فعالیت‌های دینامیکی خورشید را در تصویربرداری سریع فراهم می‌کند.
✔ دامنه دینامیکی بالا: جزئیات دقیقی را در نواحی روشن و تاریک خورشید ثبت می‌کند.

دوربین ZWO ASI432MM از حسگر Sony IMX432 Pregius استفاده می‌کند که آن را به یک گزینه قدرتمند برای عکاسی خورشیدی تبدیل کرده است. به لطف شاتر سراسری، نویز کم و سرعت فریم بالا، این دوربین به عکاسان نجومی اجازه می‌دهد تا رویدادهای دینامیکی خورشیدی را بدون اعوجاج یا نویز ثبت کنند.

1. دوربین تصویربرداری نجومی مجهز به سنسور تصویر برداری شرکت سونی با نام IMX432 است. Sony IMX432 CMOS sensor
2. ابعاد سنسور یا حسگر تصویربرداری برابر است با 14.5 میلی‌متر در 9.95 میلیمتر و قطر آن 17.6 میلی‌متر.
3. بالاترین کیفیت عکسبرداری این دوربین برابر است با 1104 در 1608 پیکسل معادل 1.8 مگاپیکسل است.
4. با مبدل سیگنال‌های آنالوگ به دیجیتال (Analog to Digital Converter=ADC) برابر با 12Bit هر سیگنال آنالوگ به 12bit خروجی دیجیتال تبدیل می‌شود.
5. اندازه هر پیکسل سنسور تصویربرداری این دوربین نجومی برابر با 9 میکرون است.
6. اصطلاح Read Noise به این واقعیت اشاره دارد که هر دستگاه دوربین Cmos یا CCD نویز‌هایی ناخواسته روی تصویر ایجاد می‌کند. این مسئله بویژه در زمان نوردهی طولانی مدت از اهمیت زیادی برخوردار است. هر چه Read Noise کمتر باشد تصویر بهتری دریافت خواهد شد. در هر تراشه (چیپ‌ست) تصویربرداری نوری، فتون‌های آنالوگ نوری باید تبدیل به اطلاعات دیجیتال شوند، این فرآیند با کمک مبدل آنالوگ به دیجیتال (Analog to Digital Converter=ADC) انجام می‌شود در این فرآیند نویزهایی ناخواسته ایجاد می‌شوند که Read out  نویز نامگذاری شده‌اند. دوربین ASI432MM نویز نسبتا پایین برابر با 2.4e دارد.
7. اصطلاح  Full Well 97000e نشان دهنده این است که هر پیکسل تراشه تصویربرداری دوربین نجومی ASI432MM توانایی نگه داری 97000 الکترون را دارد.
   «ظرفیت اشباع کامل هر پیکسل» Full-Well Capacity  در دوربین‌های نجومی ZWO به حداکثر تعداد الکترون‌های نوری (photoelectrons) که یک پیکسل می‌تواند قبل از اشباع شدن جمع‌آوری کند، گفته می‌شود. این مقدار معمولاً بر حسب الکترون (e⁻) اندازه‌گیری می‌شود. وقتی نور به یک پیکسل برخورد می‌کند، الکترون‌های نوری در آن تولید می‌شوند. پیکسل این الکترون‌ها را در طول زمان نوردهی جمع‌آوری می‌کند. اگر یک پیکسل به ظرفیت اشباع کامل خود برسد، دیگر نمی‌تواند الکترون بیشتری جمع کند. الکترون‌های اضافی ممکن است به پیکسل‌های کناری نشت کنند که باعث ایجاد اثر شگفته شدن (Blooming) می‌شود—در این حالت برخی از ستاره‌ها بیش از حد بزرگ و درخشان دیده می‌شوند.
8. اصطلاح  بازدهی کوانتومی (QE)  نسبت فوتون فرودی به الکترون تبدیل شده در یک  حسگر نوری است. هر چه QE بیشتر باشد و نویز Read noise  کمتر باشد کیفیت تصویر خروجی بهتر است. در این دوربین نجومی بازده کوانتومی 79 درصد است که خوب است.
9. دوربین مجهز به پورت USB3 است که سرعت بسیار بالایی در انتقال اطلاعات دارد.
10. اصطلاح FPS120 نشان می‌دهد که این دوربین عکسبرداری و فیلمبرداری نجومی در بالاترین کیفیت قابلیت تصویربرداری 120 فریم در ثانیه را دارد.

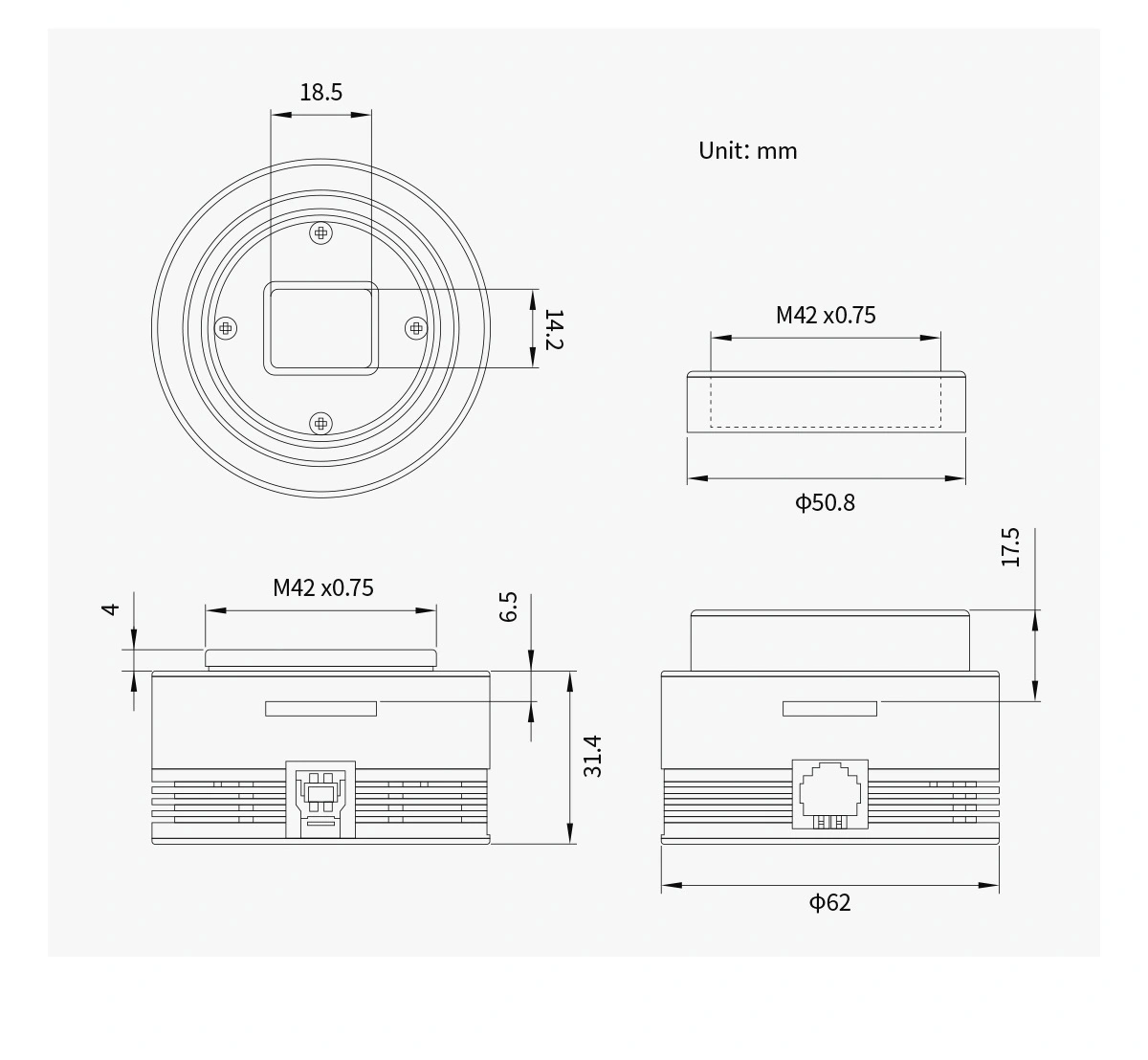

ابعاد و اندازه دوربین تصویربرداری نجومی ZWO مدل ASI432Mء:

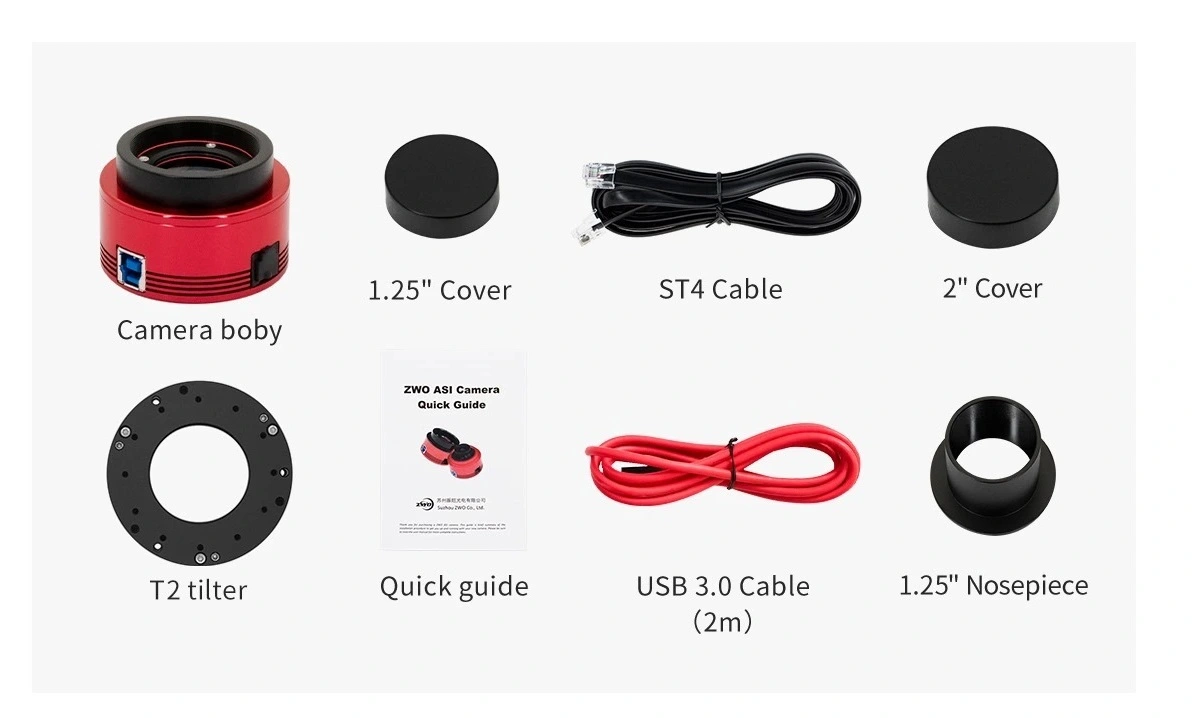

وسایل موجود در جعبه دوربین تصویربرداری نجومی ZWO مدل ASI432MM: (از آنجا که محصول وارداتی است ممکن است شرکت ZWO  وسایل در جعبه ( کابل و آداپتورها) را بر اساس زمان سفارش کمی تغییر دهد).

برای دیدن نمونه تصاویر نجومی که با دوربین تصویربرداری نجومی ZWO مدل ASI432MM گرفته شده است به لینک زیر مراجعه کنید:

ZWO ASI432MM - AstroBin

برای راه‌اندازی و کنترل دوربین نجومی در ویندوز یا لینوکس و یا گوشی موبایل نرم‌افزار و یا اپلیکیشن  آن را از آدرس زیر به رایگان دانلود کنید:

Download | ZWO (zwoastro.com)
