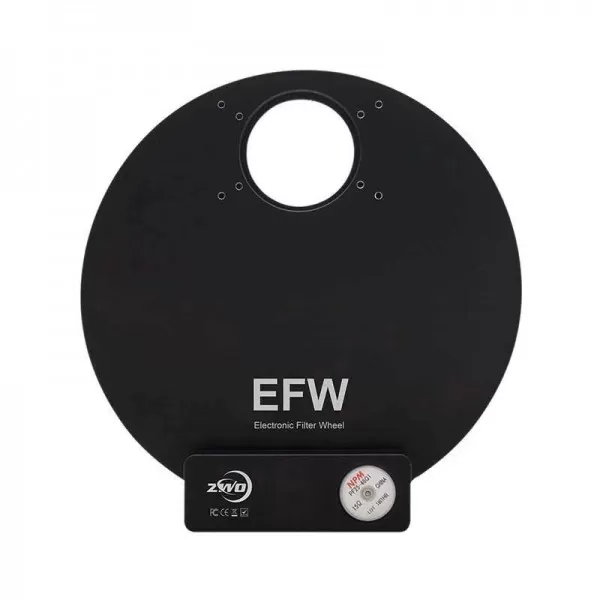

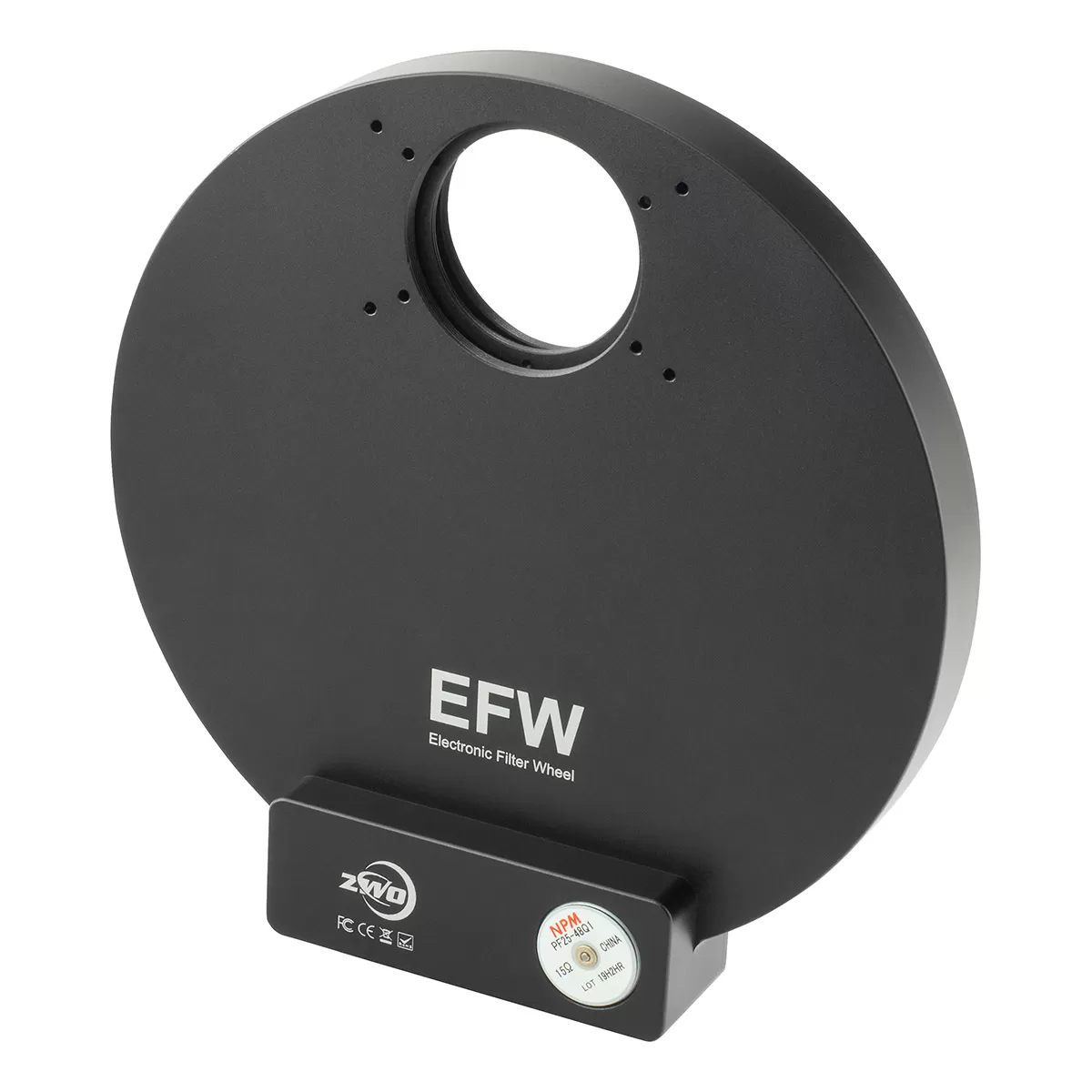

چرخ فیلتر موتوردار ۷ فیلتر دو اینچی ZWO مدل EFW-7x2-25

چرخ فیلتر الکترونیکی ZWO EFW-7x2-25 یک ابزار حرفه‌ای برای عکاسی نجومی است که امکان تعویض خودکار فیلترهای مختلف را بدون نیاز به باز کردن سیستم تصویربرداری فراهم می‌کند. این چرخ فیلتر دارای ۷ جایگاه برای فیلترهای دو اینچی (2") است و برای استفاده همراه با دوربین‌های نجومی مونوکروم، به‌ویژه در تصویربرداری از اجرام اعماق آسمان، طراحی شده است.

در عکاسی نجومی مونوکروم معمولاً از مجموعه‌ای از فیلترها مانند L، R، G، B برای ثبت تصاویر رنگی و همچنین فیلترهای باریک‌باند مانند Hα، OIII و SII برای ثبت سحابی‌ها استفاده می‌شود. با استفاده از EFW-7x2-25، این فیلترها همیشه در جای خود آماده هستند و نرم‌افزار تصویربرداری می‌تواند به‌صورت خودکار بین آن‌ها جابه‌جا شود.

این مدل از فیلترهای 2 اینچی Mounted و همچنین فیلترهای 50 میلی‌متری Unmounted پشتیبانی می‌کند. فیلترهای Mounted دارای قاب فلزی رزوه‌دار هستند و نصب آن‌ها آسان‌تر است، در حالی که فیلترهای Unmounted بدون قاب فلزی بوده و مستقیماً داخل چرخ فیلتر نصب می‌شوند. استفاده از فیلترهای بدون قاب امکان استفاده از سطح مؤثر بزرگ‌تر فیلتر و کاهش احتمال ایجاد وینیتینگ (Vignetting) را فراهم می‌کند.

بدنه باریک این چرخ فیلتر با ضخامت مؤثر تنها ۲۰ میلی‌متر به حفظ فاصله کانونی (Back Focus) مناسب در سیستم‌های تصویربرداری کمک می‌کند. موتور داخلی دقیق، کنترل کاملاً الکترونیکی و سازگاری با نرم‌افزارهای رایج عکاسی نجومی، این محصول را به گزینه‌ای مناسب برای رصدخانه‌های آماتوری پیشرفته و سیستم‌های تصویربرداری خودکار تبدیل کرده است.

ویژگی‌های اصلی

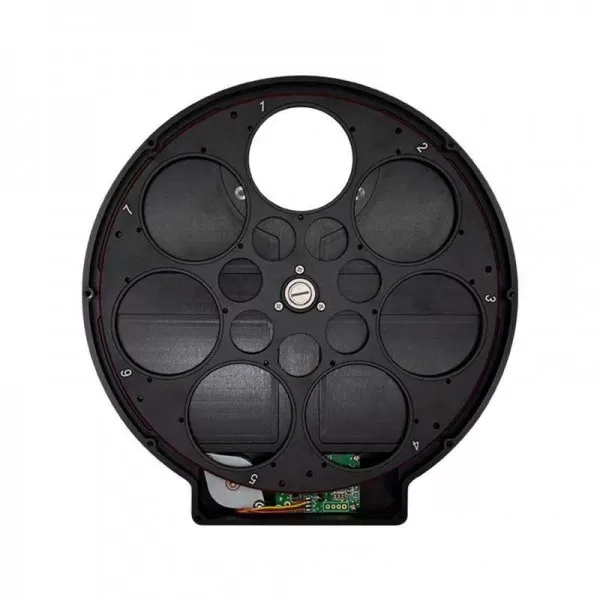

• دارای ۷ جایگاه برای فیلترهای دو اینچی
• پشتیبانی از فیلترهای "2 Mounted و فیلترهای Ø50 میلی‌متری Unmounted
• تعویض سریع و خودکار فیلترها از طریق کامپیوتر
• مناسب برای دوربین‌های نجومی مونوکروم و تصویربرداری حرفه‌ای
• امکان استفاده از مجموعه فیلترهای LRGB و Narrowband مانند Hα، OIII و SII
• طراحی باریک با ضخامت مؤثر ۲۰ میلی‌متر
• سازگار با نرم‌افزارهای رایج کنترل تجهیزات نجومی
• دارای موتور دقیق و قابل اعتماد برای موقعیت‌یابی فیلترها
• کاهش نیاز به دخالت دستی در طول جلسات طولانی تصویربرداری

مشخصات فنی

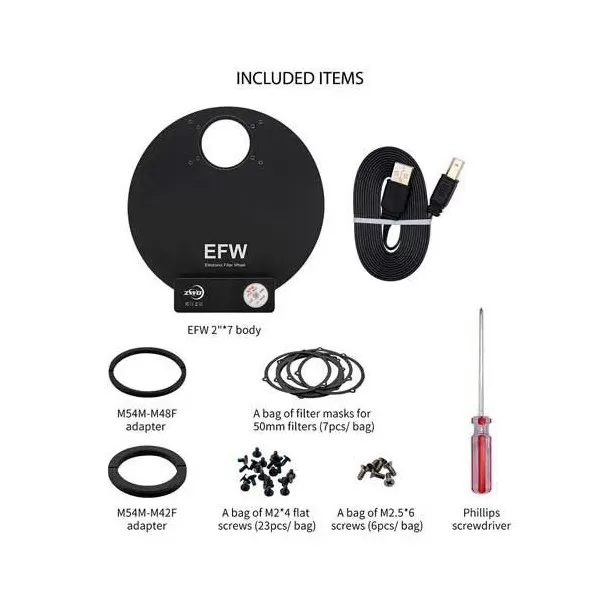

وسایل و تجهیزات موجود در جعبه

نحوه نصب به هدایتگر  خارج از محور ZWO

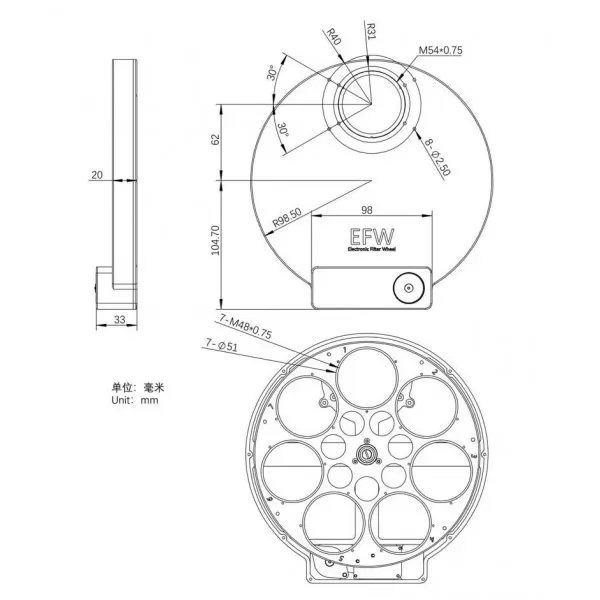

ابعاد و اندازه

آشنایی با مدل‌های مختلف چرخ فیلتر الکترونیکی ZWO (Electronic Filter Wheel)

چرخ فیلتر الکترونیکی ZWO (EFW) یکی از مهم‌ترین تجهیزات در عکاسی نجومی مونوکروم (Mono Astrophotography) است. این وسیله به دوربین اجازه می‌دهد بدون نیاز به دخالت کاربر، بین فیلترهای مختلف مانند LRGB، Hα، OIII و SII جابه‌جا شود. این کار نه‌تنها سرعت تصویربرداری را افزایش می‌دهد، بلکه دقت و تکرارپذیری فرآیند عکاسی را نیز بهبود می‌بخشد.

ZWO این چرخ فیلتر را در شش مدل تولید می‌کند که تفاوت اصلی آن‌ها در تعداد جایگاه فیلتر و نوع و اندازه فیلترهای قابل نصب است.

فیلتر Mounted (دارای سل یا قاب)

فیلتر Mounted فیلتری است که داخل یک حلقه یا قاب فلزی (Cell) نصب شده است. این قاب باعث می‌شود:

• نصب و جابه‌جایی فیلتر بسیار آسان‌تر باشد.
• احتمال لمس شدن سطح شیشه و ایجاد اثر انگشت یا خراش کاهش یابد.
• فیلتر استحکام بیشتری داشته باشد.

به همین دلیل، فیلترهای  (Mounted (M48 × 0.75 برای کاربران مبتدی و افرادی که مرتب فیلترهای خود را تعویض می‌کنند، انتخاب مناسبی هستند.

رایج‌ترین اندازه فیلترهای Mounted عبارت‌اند از:

• 1.25 اینچ (31.7 میلی‌متر)
• 2 اینچ (50.8 میلی‌متر)

فیلتر Unmounted (بدون قاب)

فیلتر Unmounted فقط شامل شیشه فیلتر است و هیچ قاب فلزی اطراف آن وجود ندارد.

مزایای این نوع فیلتر عبارت‌اند از:

• وزن کمتر
• ضخامت کمتر
• امکان استفاده از دهانه مؤثر بزرگ‌تر
• کاهش احتمال ایجاد ایجاد تیرگی اطراف تصویر  وینیتینگ (Vignetting) در برخی سیستم‌های اپتیکی

البته نصب این نوع فیلتر نیاز به دقت بیشتری دارد، زیرا مستقیماً داخل چرخ فیلتر قرار می‌گیرد و سطح شیشه در معرض تماس است.

اندازه‌های رایج فیلترهای Unmounted عبارت‌اند از:

• 31 میلی‌متری
• 36 میلی‌متری
• 50.4 میلی‌متری
• 50×50 میلی‌متری مربعی

تفاوت فیلترهای گرد و مربعی

اکثر فیلترهای نجومی به شکل دایره‌ای ساخته می‌شوند؛ اما برای سنسورهای بسیار بزرگ (مانند دوربین‌های فول‌فریم یا مدیوم‌فرمت)، گاهی از فیلترهای 50×50 میلی‌متری مربعی استفاده می‌شود.

فیلترهای مربعی سطح پوشش بیشتری دارند و احتمال ایجاد سایه یا وینیتینگ در گوشه‌های تصویر را کاهش می‌دهند.

تفاوت مدل‌های مختلف ZWO EFW

مدل‌های مختلف چرخ فیلتر ZWO تنها در اندازه و تعداد فیلترهایی که می‌توانند نگه دارند با یکدیگر تفاوت دارند.

• EFW-5x1.25-25 دارای ۵ جایگاه برای فیلترهای 1.25 اینچی Mounted یا 31 میلی‌متری Unmounted است. این مدل برای دوربین‌هایی با سنسور کوچک و متوسط مناسب است.
• EFW-8x1.25-25 همان نوع فیلترها را پشتیبانی می‌کند اما دارای ۸ جایگاه است. بنابراین می‌توان مجموعه کامل‌تری از فیلترها (مانند LRGB، Hα، OIII، SII و...) را بدون نیاز به تعویض دستی نصب کرد.
• EFW-5x2-25 برای فیلترهای 2 اینچی Mounted یا 50.4 میلی‌متری Unmounted طراحی شده است و برای دوربین‌هایی با سنسور بزرگ‌تر مناسب است.
• EFW-7x2-25 نیز از همان فیلترهای 2 اینچی یا 50.4 میلی‌متری استفاده می‌کند، اما ظرفیت آن ۷ فیلتر است.
• EFW-7x36-25 مخصوص فیلترهای 36 میلی‌متری Unmounted است. این اندازه یکی از محبوب‌ترین گزینه‌ها برای دوربین‌های APS-C و بسیاری از دوربین‌های مونوکروم محسوب می‌شود، زیرا بدون نیاز به قاب، دهانه مفید بیشتری نسبت به فیلترهای 1.25 اینچی فراهم می‌کند.
• EFW-7x50 تنها مدلی است که از فیلترهای مربعی 50×50 میلی‌متری Unmounted استفاده می‌کند. این مدل برای دوربین‌های دارای سنسورهای بسیار بزرگ طراحی شده و معمولاً در سیستم‌های حرفه‌ای مورد استفاده قرار می‌گیرد.

کدام مدل را انتخاب کنم؟

به طور کلی:

• اگر از فیلترهای 1.25 اینچی استفاده می‌کنید، مدل‌های 5x1.25 یا 8x1.25 مناسب شما هستند.
• اگر دوربین شما سنسور بزرگ‌تری دارد و از فیلترهای 2 اینچی استفاده می‌کنید، مدل‌های 5x2 یا 7x2 انتخاب بهتری خواهند بود.
• اگر از فیلترهای 36 میلی‌متری بدون قاب استفاده می‌کنید، باید EFW-7x36 را انتخاب کنید.
• اگر دوربین فول‌فریم یا سنسور بسیار بزرگی دارید و از فیلترهای 50×50 میلی‌متری مربعی استفاده می‌کنید، EFW-7x50 مناسب‌ترین گزینه است.
