کیت گوتو Go-To مقر EQ5 اسکایواچر

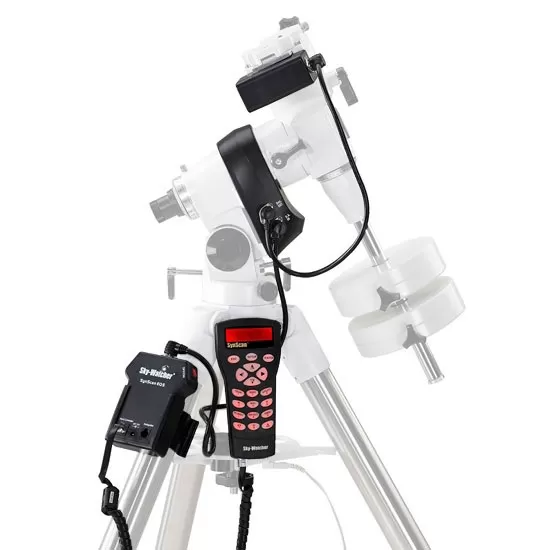

مقر EQ5 GoTo اسکایواچر بهمنظور ارتقای تواناییهایی مقر EQ5 طراحیشده است. ویژگیهای کامپیوتری آن مشابه مقرهای سنگینتر HEQ5 و EQ6 Pro است و سیستم GoTo سیناسکن آن، پایگاه اطلاعاتی وسیعی از مختصات اجرام سماوی و قابلیت انجام تنظیمات خودکار فراهم میکند.
سامانههای نرمافزاری و سختافزاری مقر EQ5 طوری کار میکنند که حرکت خودکار تلسکوپ به دقیقترین صورت ممکن انجام میشود. سیستم گوتو برای دقت بیشتر به تصحیحگر خطا مجهز است تا سایش دندهها و دیگر عواملی را که بر دقت دستگاه اثر میگذارند جبران کند.
بعد از نصب کیت مقر،کافی است فرآیند تنظیمات اولیه (Alignment) را انجام دهید و سپس با فشار چند دکمه تلسکوپ خود را به سمت اجرام دلخواه نشانه روید. کار با سیستم هدایتگر ساده و سر راست است و حتی کاربران تازهکار نیز میتوانند به ویژگیهای مفید این سیستم دسترسی داشته باشند. استفاده از این دستگاه باعث میشود بیشتر وقتتان صرف رصد اجرام موردنظر و وقت کمتری صرف جستجوی آنها شود.
کیت ارتقای مقر EQ5 بهسادگی نصب میشود و برای اتصال، نیاز به هیچ تغییری یا اصلاحی در مقر ندارد.

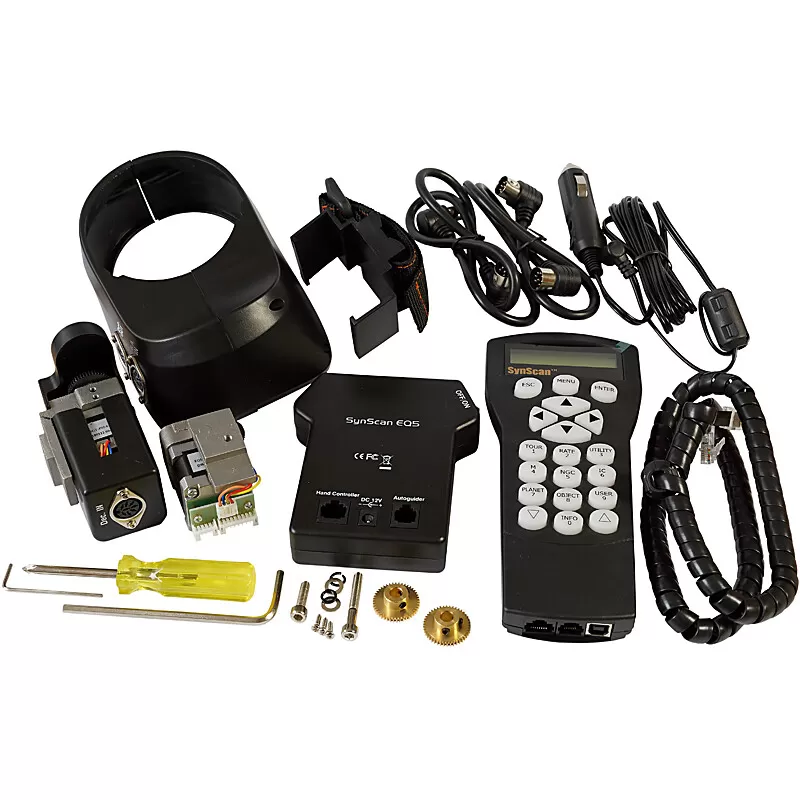

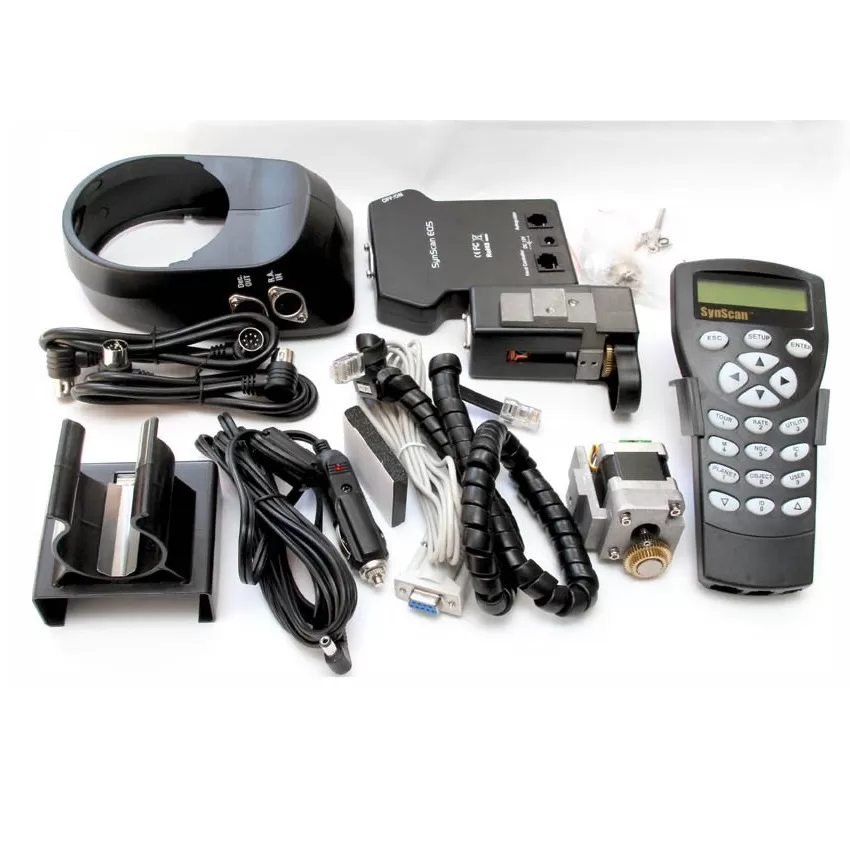

علاوه بر چرخدندههای و قطعات موردنیاز، کیت گو-تو شامل قطعات اصلی زیر است:
- ۲ عدد موتور حرکتی پایه (برای دو محور بعد و میل)
- بُرد (جعبه) کنترلکنندهی موتور
- کنترلر دستی
- کابل کنترلر دستی
- گیرهی نگهدارندهی کنترلر دستی
ویژگیهای سختافزاری:
کنترلگر دستی سیناسکن باقابلیت بهروزرسانی از طریق اینترنت، بهبود دقت ردیابی (PAE) و قابلیت ذخیرهسازی اطلاعات الاینمنت ستارهای.
-دقت نشانهروی تا یک دقیقه قوس. افزایش دقت از طریق نرمافزار تصحیحگر خطای همخطی (خطای مکانیکی مقر)
کنترلگر موتور: موتورهای دندهای دقیق، با گام ۱/۸ درجه و ۳۸ میکرو پله – با قابلیت ذخیره انرژی خودکار
سرعت چرخش: ۰/۵ – ۱ – ۸ – ۱۶ – ۳۲ – ۶۴ – ۴۰۰ – ۵۰۰ – ۶۰۰ و ۸۰۰ برابر سرعت نجومی
حداکثر سرعت چرخش: ۳/۴ درجه بر ثانیه (یعنی ۸۰۰ برابر سرعت نجومی (سرعت ظاهری حرکت ستارگان در آسمان))
سرعتهای ردیابی: نجومی، خورشیدی، قمری
حالت ردیابی: ردیاب بُعد
قدرت تفکیک (حداقل زاویه چرخش): ۰/۲۸۸ ثانیه قوس
رابط اتوگایدر نوع ST-4: سرعتهای ۰/۲۵ -۰/۵ - ۰/۷۵ و ۱ برابر سرعت نجومی.
حداکثر تحمل بار: حدود ۹ کیلوگرم
منبع تغذیه: ۱۱ تا ۱۵ ولت جریان مستقیم DC) ۲) آمپر، قطب مثبت (منبع تغذیه همراه محصول نیست)
ویژگیهای نرمافزاری:
روش الاینمنت: تکستارهای، دوستارهای، سه ستارهای
دقت نشانهروی: تا ۱ دقیقه قوس
پایگاه اطلاعاتی: ۱۳۷۴۰ جرم شامل سیارات، ستارههای نامگذاری شده، ستارههای دوتایی، ستارههای متغیر و اجرام ذخیرهشده توسط کاربر (فهرستهای کامل IC، NGC، کالدوِل و مسیه هم موجود است)
تصحیحگر خطای تناوبی
ارتباط با کامپیوتر: سازگاری با ASCOM، مجموعه دستورها و پروتکلهای سازگار Nexstar-5i
راهنمای نصب
موتورهای محورهای بعد و میل را باید با استفاده از پیچهایی که داخل بسته است به محورهای مناسب متصل کنید. اتصالات باید بهگونهای باشد که چرخدندهها بهخوبی درگیر شوند تا هم فشار زیادی به موتورها نیاید و هم حرکت محورها بهخوبی انجام شود.
نگهدارندهی کنترل دستی را به سینی لوازم متصل کنید.
مقر را در راستای شمال قرار دهید. قاب نگهدارندهی بُرد کنترل موتور را به پایهی مقر متصل کنید . بُرد کنترل را در آن قرار دهید.
مقر را در راستای محور بُعد بچرخانید تا موتور میل در سمت پریزهای مقر قرار گیرد.
اتصال کابلها
یک سر کابل کوتاهتر را به پریز Dec-in و سر دیگر آن را به پریز Dec-out روی مقر متصل کنید.
یک سر کابل بلند را به بُرد کنترلکنندهی موتور و سر دیگر آن را به پریز R.A. In بر روی مقر متصل کنید.
هر دو سر کابل کنترلر دستی از نوع RJ-45 هستند. یک سر کابل را به پورت مناسب کنترلر دستی و سر دیگر را به خروجی بُرد کنترل موتور متصل کنید.
کابل تغذیهی مقر را (در حالتی که کلید خاموش است) متصل کنید.
حال موتور و سیستم گو-توی مقر آمادهی کار است. برای حرکت دادن محورها با استفاده از موتورها و کنترلر دستی، لازم است گیرهها (پیچهای) سفت کنندهی محورها را ببندید.
