دوربین تصویربرداری نجومی ZWO مدل ASI462MMسفارشیZWO ASI462MM Monochrom Planetary Camera

دوربین تصویربرداری نجومی ZWO مدل ASI462MM یکی از  دوربین‌های عکاسی نجومی سیاره‌ای شرکت ZWO است که تراشه تصویربرداری سی-ماس CMOS شرکت سونی با نام IMX462 در آن استفاده شده است قطر این سنسور تصویر برداری 6 میلیمتر است و اندازه هر پیکسل حسگر آن 2.9 میکرومتر. این حسگر قابلیت ثبت تصاویری با کیفیت 2.1 مگا پیکسل را دارد.

در سال ۱۹۹۸ حس‌گرهای سی‌ماس CMOS به‌ عنوان فناوری ثبت تصویر ارائه شدند و جایگزینی برای سی‌سی‌دی  CCD  شدند. فناوری مورد استفاده در ساخت سی‌ماس همان است که در سراسر جهان برای ساخت میلیون‌ها ریزپردازنده و حافظه مورد استفاده قرار می‌گیرد. از آنجا که روی این فناوری کار زیادی صورت گرفته و تولید آن در حجم انبوه می‌باشد، ساخت تراشه‌های سی‌ماس نسبت به سی‌سی‌دی ارزانتر در می‌آید.

دوربین عکاسی دیجیتال در محدوده مادون قرمز هم قدرتمند است. با حساسیت بسیار بالا و نویز بسیار پایین ابزرای بسیار مناسب برای عکاسی از سیارات، ماه، خورشیدگرفتگی و ... است.

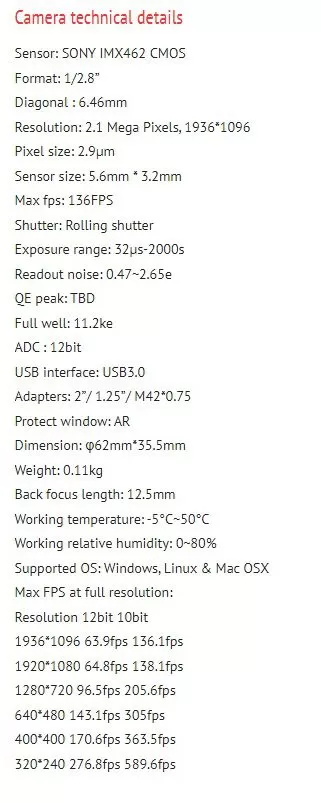

تشریح مشخصات فنی دوربین تصویربرداری نجومی ZWO مدل ASI462MM درتصویر بالا از چپ به راست:

1. دوربین تصویربرداری نجومی مجهز به سنسور تصویر برداری شرکت سونی با نام IMX462 است. Sony IMX462 CMOS sensor
2. ابعاد سنسور یا حسگر تصویربرداری برابر است با 3.2 میلی‌متر در 5.6 میلیمتر و قطر آن 6.5 میلی‌متر.
3. بالاترین کیفیت عکسبرداری این دوربین برابر است با 1096 در 1936 پیکسل معادل 2.1 مگاپیکسل است.
4. با مبدل سیگنال‌های آنالوگ به دیجیتال (Analog to Digital Converter=ADC) برابر با 12Bit هر سیگنال آنالوگ به 12bit خروجی دیجیتال تبدیل می‌شود.
5. اندازه هر پیکسل سنسور تصویربرداری این دوربین نجومی برابر با 2.9 میکرون است.
6. اصطلاح Read Noise به این واقعیت اشاره دارد که هر دستگاه دوربین Cmos یا CCD نویز‌هایی ناخواسته روی تصویر ایجاد می‌کند. این مسئله بویژه در زمان نوردهی طولانی مدت از اهمیت زیادی برخوردار است. هر چه Read Noise کمتر باشد تصویر بهتری دریافت خواهد شد. در هر تراشه (چیپ‌ست) تصویربرداری نوری، فتون‌های آنالوگ نوری باید تبدیل به اطلاعات دیجیتال شوند، این فرآیند با کمک مبدل آنالوگ به دیجیتال (Analog to Digital Converter=ADC) انجام می‌شود در این فرآیند نویزهایی ناخواسته ایجاد می‌شوند که Read out  نویز نامگذاری شده‌اند. دوربین ASI462MM نویز پایین برابر با 2.46-0.47‌ الکترون دارد.
7. اصطلاح  Full Well 11.2Ke نشان دهنده این است که هر پیکسل تراشه تصویربرداری دوربین نجومی ASI462Mء توانایی نگه داری 11200 الکترون را دارد که نسبت با سایر دوربین‌های نجومی خوب است.
   «ظرفیت اشباع کامل هر پیکسل» Full-Well Capacity  در دوربین‌های نجومی ZWO به حداکثر تعداد الکترون‌های نوری (photoelectrons) که یک پیکسل می‌تواند قبل از اشباع شدن جمع‌آوری کند، گفته می‌شود. این مقدار معمولاً بر حسب الکترون (e⁻) اندازه‌گیری می‌شود. وقتی نور به یک پیکسل برخورد می‌کند، الکترون‌های نوری در آن تولید می‌شوند. پیکسل این الکترون‌ها را در طول زمان نوردهی جمع‌آوری می‌کند. اگر یک پیکسل به ظرفیت اشباع کامل خود برسد، دیگر نمی‌تواند الکترون بیشتری جمع کند. الکترون‌های اضافی ممکن است به پیکسل‌های کناری نشت کنند که باعث ایجاد اثر شگفته شدن (Blooming) می‌شود—در این حالت برخی از ستاره‌ها بیش از حد بزرگ و درخشان دیده می‌شوند.
8. اصطلاح  بازدهی کوانتومی (QE)  نسبت فوتون فرودی به الکترون تبدیل شده در یک  حسگر نوری است. هر چه QE بیشتر باشد و نویز Read noise  کمتر باشد کیفیت تصویر خروجی بهتر است. در این دوربین نجومی بازده کوانتومی 89 درصد است که عالی است.
9. دوربین مجهز به پورت USB3 است که سرعت بسیار بالایی در انتقال اطلاعات دارد.
10. اصطلاح FPS136 نشان می‌دهد که این دوربین عکسبرداری و فیلمبرداری نجومی در بالاترین کیفیت قابلیت تصویربرداری 136 فریم در ثانیه را دارد.

دوربین تصویربرداری نجومی ZWO مدل ASI462MM  با قابلیت HCG‌ (‌کم شدن نویز در گین بالا)

گین بالا (High Gain) به تنظیمی اشاره دارد که در آن دوربین سیگنال دریافت‌ شده از سنسور را به ‌شدت تقویت می‌کند. دوربین سیگنال‌های ضعیف را تقویت می‌کند تا اجرام کم‌نور بهتر دیده شوند. اما افزایش گین می‌تواند باعث Amp Glow شود، که به معنی روشن شدن ناخواسته لبه‌های تصویر به دلیل فعالیت الکترونیکی سنسور است. وقتی گین بالا باشد، حتی سیگنال‌های ناخواسته کوچک نیز به ‌شدت تقویت شده و بیشتر دیده می‌شوند.

HCG مخفف High Conversion Gain است. این یک حالت ویژه در برخی حسگرهای CMOS است. این حالت کیفیت تصویر را با کاهش «نویز خوانش» در گین بالا بهبود می‌بخشد در دوربین ASI462MM، حالت HCG به‌طور خودکار زمانی که مقدار گین از یک حد مشخص بالاتر برود، فعال می‌شود. هنگامی که فعال شود، نویز خوانش به میزان قابل‌توجهی کاهش می‌یابد که باعث بهبود ثبت جزئیات کم‌نور می‌شود.

«نویز خوانش» Read noise  در زمان تبدیل نور در پیکسل‌های سنسور به سیگنال ایجاد می‌شود. «نویز خوانش» در طراحی حسگر CMOS و تقویت کننده (آمپلی‌فایر) و قطعات الکترونیکی که خروجی دیجیتال دوربین را ایجاد می کند، ذاتی است. مقدار ناچیزی از «نویز خوانش» برای تشخیص دقیق سیگنال‌های ضعیف از اجرام کم نور یا پس زمینه تاریک اثری ندارد، اما مقدار زیاد آن باعث از بین رفتن نور اجرام دور و کم‌نور آسمان شب می‌شود.  نویز یعنی تعداد الکترون‌های ناخواسته در هر با خوانش پیکسل‌های سنسور، حالا وقتی مدت زمان نورگیری بالا باشد در زمان خوانش پیکسل نسبت تعداد الکترون‌های جمع آوری شده از تبدیل فوتون به الکترون بالا است اما اگر نورگیری پایین باشد تعداد الکترون‌های جمع شده کم است در حالیکه نویز همان مقدار ثابت است . به عنوان مثال، دوربین ZWO ASI462MM دارای «نویز خوانش»در حدود ۱  است یعنی در هر بار خوانش پیکسل، بدون توجه به اینکه چقدر نورگیری انجام شده باشد تقریبا ۱ الکترون ناخواسته خوانده می‌شود. اگر مقدار نورگیری بالا باشد ۱ الکترون در مقابل چند ده هزار الکترون چیزی نیست اما در زمان نورگیری کوتاه مدت ۱ الکترون زیاد خواهد بود. این «نویز خوانش» بسیار کم است و برای گرفتن تصاویر نجومی با کنتراست خوب از اجرام  آسمان در یک آسمان تاریک ایده آل است.

مزایای حالت HCG در ASI462MM:

✔ کاهش نویز خوانش → تصاویر شفاف‌تر با نویز کمتر، به‌ویژه در شرایط نور کم.
✔ نسبت سیگنال به نویز (SNR) بهتر → امکان ثبت جزئیات محو و ضعیف در عکاسی نجومی.
✔ فعال‌سازی خودکار → نیازی به تنظیمات دستی نیست؛ دوربین به‌صورت خودکار بین حالت‌ها تغییر می‌کند.
✔ بهبود عملکرد برای تصویربرداری سیاره‌ای و اعماق آسمان → کیفیت تصویر بالا در سناریوهای مختلف عکاسی نجومی.

دوربین تصویربرداری نجومی ZWO مدل ASI462MM-مجهز به تکنولوژی‌ شرکت سونی با نام  SONY STARVIS

کلمه STARVIS مخفف "Star Visibility" است که نشان دهنده حساسیت استثنایی حسگر به شرایط کم نور است، شبیه به توانایی "دیدن ستاره‌ها". این اصطلاح توسط شرکت سونی برای برجسته کردن عملکرد برتر این فناوری در ثبت تصاویر واضح و دقیق در محیط‌هایی با حداقل نور ابداع شده است. این دوربین مناسب عکاسی نجومی با کیفیت بالا از اجرام یا سوژه‌های بسیار کم‌نور آسمان شب است.

ابعاد و اندازه دوربین تصویربرداری نجومی ZWO مدل ASI462MM

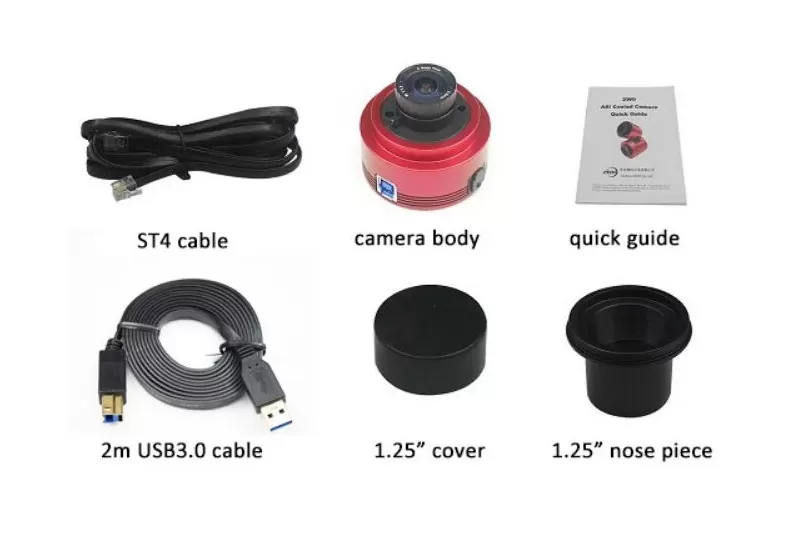

 وسایل موجود در جعبه دوربین تصویربرداری نجومی ZWO مدل ASI462MM

طریقه اتصال دوربین تصویربرداری نجومی ZWO مدل ASI462MM به تجهیزات دیگر

برای مشاهده نمونه تصاویر نجومی که با دوربین تصویربرداری نجومی ZWO مدل ASI462MM گرفته شده است به لینک زیر مذاجعه کنید:

ZWO ASI462MM - AstroBin

برای راه‌اندازی و کنترل دوربین در ویندوز یا لینوکس و یا گوشی موبایل نرم‌افزار و یا اپلیکیشن  آن را از آدرس زیر به رایگان دانلود کنید:

Software and Drivers | ZWO ASI (astronomy-imaging-camera.com)
