نقد و بررسی اجمالیZWO ASI183MC CMOS Color Astronomy Camera

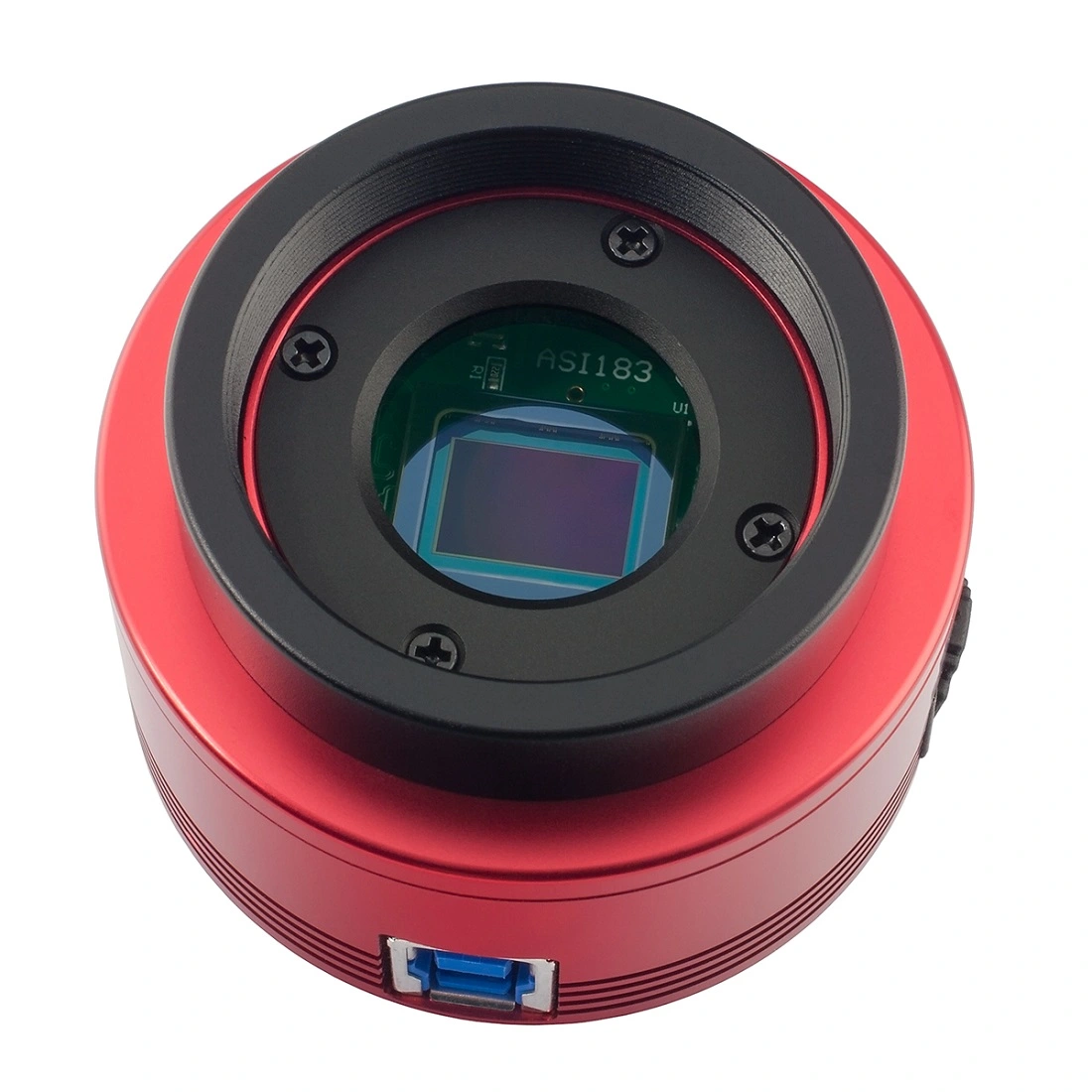

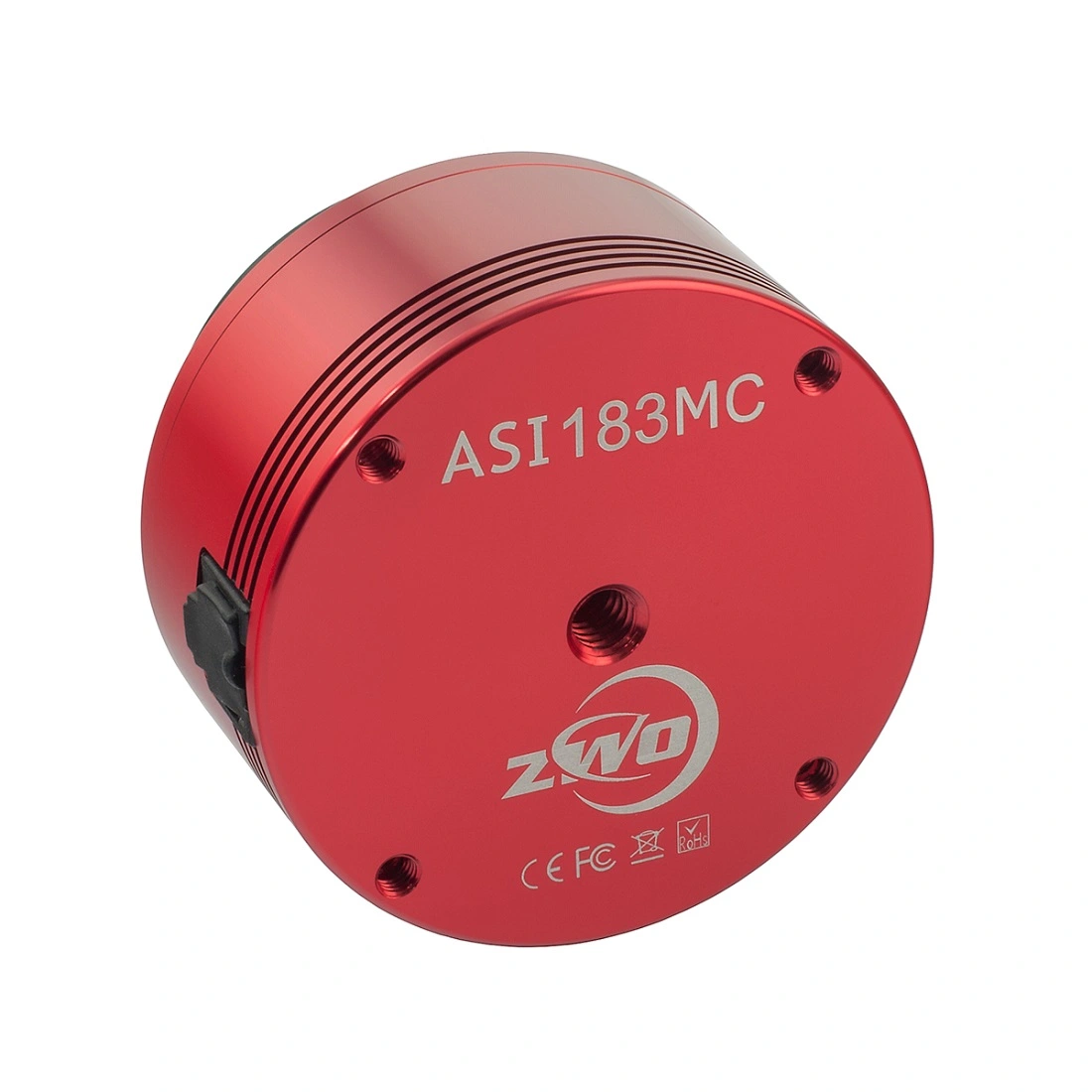

دوربین تصویربرداری نجومی ZWO مدل ASI183MC
تشریح مشخصات فنی دوربین تصویربرداری نجومی ZWO مدل ASI183MC درتصویر بالا از چپ به راست:
دوربین تصویربرداری نجومی مجهز به سنسور تصویربرداری تک‌رنگ شرکت سونی با نام IMX183 است.
ابعاد سنسور یا حسگر تصویربرداری برابر است با 13.2 میلی‌متر در 8.8 میلیمتر‌و قطر آن برابر با ۱۵.۹ میلی‌متر است.
بالاترین کیفیت عکسبرداری این دوربین برابر است با 5496 در 3672 پیکسل برابر با ۲۰ مگاپیکسل است.
با مبدل سیگنال‌های آنالوگ به دیجیتال(Analog to Digital Converter=ADC) برابر با 12Bit هر سیگنال آنالوگ به 12bit خروجی دیجیتال تبدیل میشود.
اصطلاح Read Noise به این واقعیت اشاره دارد که هر دستگاه دوربین Cmos یا CCD نویزهایی ناخواسته روی تصویر ایجاد می‌کند. این مسئله بویژه در زمان نوردهی طولانی مدت از اهمیت زیادی برخوردار است. هر چه Read Noise کمتر باشد تصویر بهتری دریافت خواهد شد. در هر تراشه (چیپ‌ست) تصویربرداری نوری، فتون‌های آنالوگ نوری باید تبدیل به اطلاعات دیجیتال شوند، این فرآیند با کمکمبدل آنالوگ به دیجیتال (Analog to Digital Converter=ADC) انجام میشود در این فرآیند نویزهایی ناخواسته ایجاد می‌شوند که Read out نویز نامگذاری شده‌اند.
اصطلاح Full Well 15000e نشان دهنده این است که هر پیکسل تراشه تصویربرداری دوربین نجومی ASI183MC توانایی نگه داری 15000 الکترون را دارد که مقدار خوبی است. در هر سنسور نوری اگر اندازه پیکسل‌های بزرگ‌تر باشد « ظرفیت اشباع کامل هر پیکسل» (full-well depth) معمولاً بیشتر است. در زمان نورگیری هر دوربین عکاسی، نور وارده شده به هر پیکسل حسگر باعث تولید الکترون میشود. اما محدودیتی برای تعداد این فوتوالکترون‌هایی که هر پیکسل می‌تواند در خود نگه دارد وجود دارد. این حالت « ظرفیت اشباع کامل هر پیکسل» (full-well depth) است. وقتی مقدار فوتوالکترون‌ها از این عدد فراتر رفت، سیگنال (الکترون‌های اضافی) به پیکسل‌های مجاور سرازیر می‌شوند و باعث می‌شوند تا تصویر ستاره‌های درخشان در آسمان شب «شکوفه کنند» یا بزرگ و متورم به نظر برسند.
دوربین مجهز به پورت USB3 است که سرعت بسیار بالایی در انتقال اطلاعات دارد.
اصطلاح بازدهی کوانتومی (QE) نسبت فوتون فرودی به الکترون تبدیل شده در یک حسگر نوری است. هر چه QE بیشتر باشد و نویز Read noise کمتر باشد کیفیت تصویر خروجی بهتر است. در این دوربین نجومی بازده کوانتومی 80 درصد است که مقدار خوبی است.
اصطلاح FPS19 نشان می‌دهد که این دوربین عکسبرداری و فیلمبرداری نجومی در بالاترین کیفیت قابلیت تصویربرداری 19 فریم در ثانیه را دارد.
اندازه هر پیکسل سنسور تصویربرداری این دوربین نجومی برابر با 2.4 میکرون است.
دوربین‌های ZWO مبدل سیگنال‌های آنالوگ به دیجیتال (ADC) دارند. کار این واحد، تبدیل سیگنال‌های آنالوگ (فوتون‌ها) به سیگنال‌های دیجیتال است (اعدادی که کامپیوتر بخواند). برای میزان روشنایی هر «پیکسل» تصویر، تعداد بیت مشخصی توسط ADC تولید میشود که به آن «وضوح داده‌ها» Data Resolution گفته میشود. مثلا دوربینی با مبدل (ADC) ۱۲ بیت می‌تواند 4096=2¹² سطح روشنایی متفاوت برای هر پیکسل ثبت کند. و دوربینی با مبدل (ADC) ۱۰ بیت می‌تواند 1024=2¹⁰ سطح روشنایی برای هر پیکسل ثبت کند که کیفیت تصویر پایین‌تری است. بنابراین رزولوشن ۱۲ بیت (12bit resolution) ، یعنی هر پیکسل تصویر می‌تواند ۴۰۹۶ سطح روشنایی متفاوت از سفید تا سیاه داشته باشد.
با یک مثال واقعی مفهوم رزولوشن ۱۲ بیتی را روشن می‌کنیم. مثال: مقایسه تصاویر ۸ بیتی و ۱۲ بیتی
فرض کنید یک عکس سیاه و سفید می‌گیرید:
۱ . با یک دوربین ۸ بیتی مانند یک عکس استاندارد JPEG
هر پیکسل می‌تواند ۲۵۶ سطح روشنایی داشته باشد (از ۰= سیاه تا ۲۵۶= سفید)
اگر سطح روشنایی یک پیکسل ۱۲۸ باشد، آن پیکسل خاکستری متوسط است.
۲ . با یک دوربین ۱۲ بیتی مانند یک تصویر RAW در عکاسی نجومی:
هر پیکسل می‌تواند ۴۰۹۶ سطح روشنایی داشته باشد (از ۰ = سیاه تا ۴۰۹۵ = سفید)
اگر مقدار روشنایی یک پیکسل ۲۰۴۸ باشد، آن پیکسل نیز خاکستری متوسط است، اما با جزئیات روشنایی بسیار دقیق‌تر.
چرا ۱۲ بیت مهم است؟ در ۸ بیت، تغییری کوچک در روشنایی به اندازه ۱ از۲۵۶ کل دامنه است که می‌تواند باعث باندینگ (پله‌پله شدن روشنایی) شود. در ۱۲ بیت، تغییر کوچک در روشنایی به اندازه ۱ از ۴۰۹۶ است، که خیلی نرم‌تر است و جزئیات دقیق‌تری را ثبت می‌کند. در تصویر بعدی میتوانید این تفاوت را مشاهده کنید.
مقایسه سطح روشنایی برای هر پیکسل از ۱ بیت تا ۱۴ بیتز

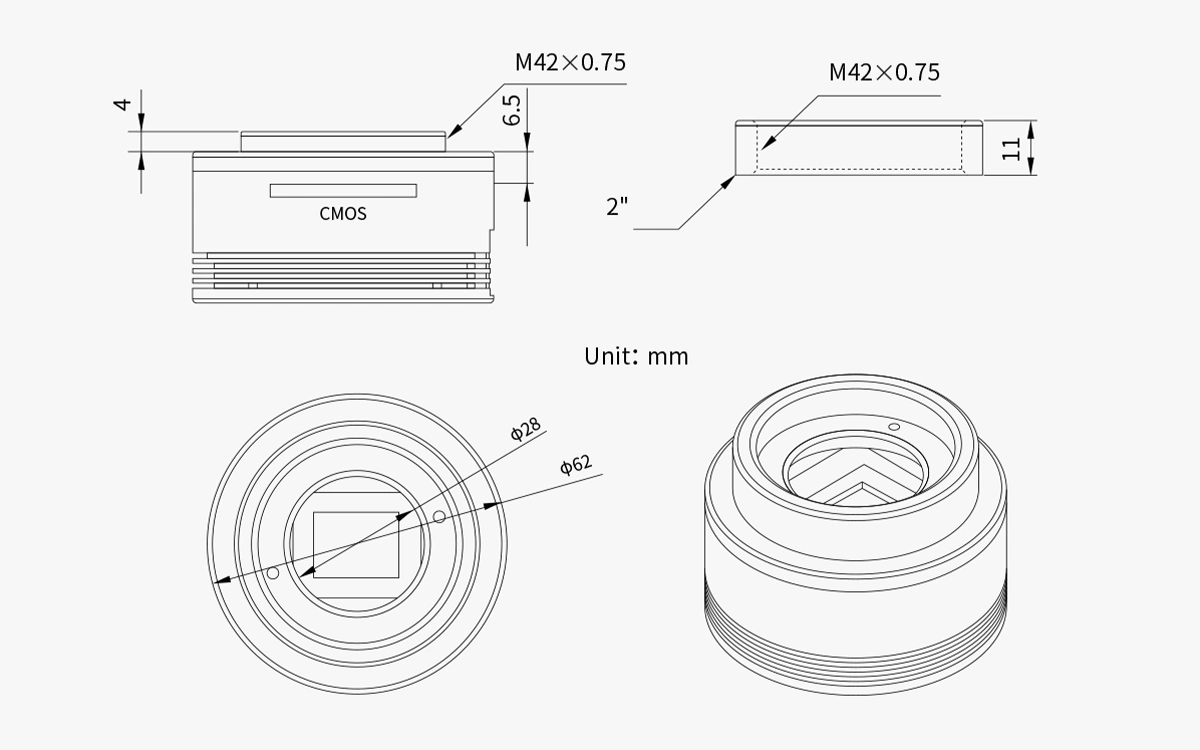

ابعاد و اندازه دوربین تصویربرداری نجومی ZWO مدل ASI183MC:
برای دیدن نمونه تصاویر نجومی که با دوربین تصویربرداری نجومی ZWO مدل ASI183MC گرفته شده است به لینک زیر مراجعه کنید:
نقد و بررسیZWO ASI183MC CMOS Color Astronomy Camera
هرگز بدون استفاده از فیلتر رصد خورشید استاندارد، با هیچ ابزار اپتیکی، مانند تلسکوپ و دوچشمی به خورشید نگاه نکنید!خورشید، ستاره هستیبخش منظومه شمسی یکی از جذابترین سوژهها برای رصدگران آسمان است. اما هرگز نباید با چشم مسلح و یا غیرمسلح، بدون استفاده از فیلتر مناسب به خورشید نگاه کرد. ممکن است چشم دچار آسیب جدی و دائمی شود.
در عین حال رها کردن هر ابزاری در راستای نور خورشید نیز باعث آسیب به وسیله اپتیکی خواهد شد. چون نور شدید و گرمای حاصل از آن می‌تواند به تلسکوپ یا هر ابزار متصل به آن آسیب بزند.
