مقر هارمونیک و سه پایه کربنی زد-دبلیو-او مدل ZWO AM5N & TC40ZWO AM5N Harmonic Mount & TC40 Carbon Fiber Tripod

مقر هارمونیک و سه پایه کربنی زد-دبلیو-او مدل ZWO AM5N & TC40

سبک، هوشمند، دقیق – نسل جدید مقرهای بدون چرخ‌دنده با عملکرد حرفه‌ای

مقر AM5N جدیدترین نسخه از سری مقرهای ZWO AM5 است که با استفاده از سیستم انتقال حرکتی Harmonic Drive، دقت، پایداری و قابلیت حمل را در سطحی بی‌نظیر ارائه می‌دهد. این مقر نه‌تنها برای عکاسان نجومی حرفه‌ای، بلکه برای رصدگران بصری نیز گزینه‌ای بسیار مناسب و قابل اعتماد است. در این نسخه‌ی جدید، ZWO با حفظ نقاط قوت مدل قبلی، امکانات تازه‌ای از جمله بهبود دقت رهگیری(هدایت خودکار)، مدیریت کابل‌ها و سیم‌ها ، کنترل بلوتوثی و طراحی مقاوم‌تر را ارائه داده است.

ویژگی‌های برجسته مقر AM5N:

🔭 سیستم انتقال بدون چرخ‌دنده (Harmonic Drive):
برخلاف مقرهای سنتی، AM5N فاقد چرخ‌دنده‌های حلزونی و ساده است و به جای آن از سیستم انتقال هارمونیک Strain wave gearing  استفاده می‌کند؛ نتیجه‌ی این طراحی، حرکت بسیار نرم، بدون لقی (Backlash) و با صدای بسیار کم است.

⚖️ ظرفیت بارگذاری بالا در ابعاد کوچک:
قابل استفاده بدون وزنه تعادل تا 15 کیلوگرم و با وزنه تعادل تا 20 کیلوگرم – مناسب برای اکثر تلسکوپ‌های آپوکرومات، نیوتنی، اشمیت-کاسگرین و غیره.

📈 دقت رهگیری(هدایت خودکار) بهبود یافته:
خطای تناوبی تنها ±10 ثانیه قوسی به همراه قابلیت هدایت خودکار (Autoguiding) از طریق پورت ST4 و یا USB. عملکرد بسیار دقیق برای نورگیری‌های طولانی در عکاسی نجومی از عمق آسمان (Deep Sky).

🌐 کنترل چندگانه – بلوتوث، Wi-Fi، USB:
پشتیبانی از اپلیکیشن SkyAtlas از طریق بلوتوث، اتصال مستقیم با نرم‌افزارهای نجومی از طریق USB، و ارتباط بی‌سیم با لپ‌تاپ یا تبلت از طریق Wi-Fi.

🔌 مدیریت کابل‌ها و اتصالات - طراحی هوشمند:

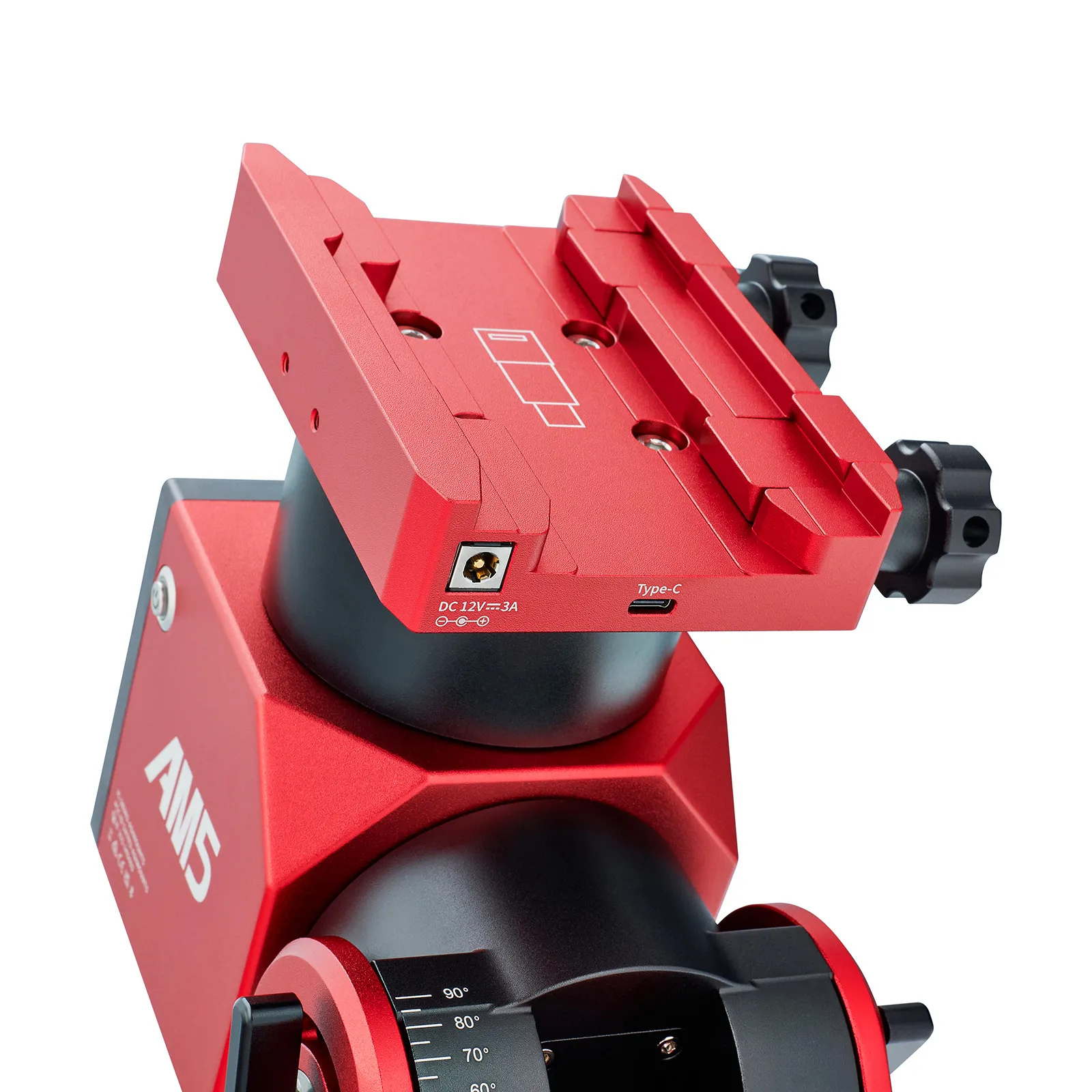

پورت USB-C و خروجی برق 12V روی صفحه نصب دم چلچله‌ای، برای اتصال مستقیم تجهیزات مانند دوربین، فوکوسر و چرخ فیلتر، بدون نیاز به کابل‌کشی پیچیده.

🌀 قابلیت عملکرد دوگانه: استوایی (EQ) و سمت-ارتفاعی (AZ):
امکان استفاده در حالت Alt-Az برای رصدهای سریع  و حالت استوایی Equatorial برای عکاسی دقیق با قابلیت تنظیم ارتفاع از 0 تا 90 درجه.

🧳 قابل حمل، ایده‌آل برای سفر:
وزن خود مقر فقط ۵.۵ کیلوگرم است و درون یک کیف دستی کوچک جای می‌گیرد – انتخابی ایده‌آل برای عکاسی نجومی در مکان‌های تاریک خارج از شهر.

سه‌پایه فیبر کربن ZWO TC40 – سبک، مقاوم و پایدار

🪶 بدنه‌ی فیبر کربن:
با وزن تنها ۲.۳ کیلوگرم، سه‌پایه TC40 در عین سبکی، مقاومت بسیار بالایی تا ۵۰ کیلوگرم دارد.

📏 ارتفاع قابل تنظیم از 47 تا 80 سانتی‌متر:
مناسب برای رصد در موقعیت‌های مختلف و با قابلیت تنظیم زاویه‌ی ایده‌آل دید.

🔩 پایه‌های ضخیم و مستحکم:
لوله‌های دو بخشی با قطر ۴۰ میلی‌متر (بخش بالا) و ۳۶ میلی‌متر (پایین)، لرزش‌ها را به حداقل می‌رساند.

جمع‌بندی:

پکیج ZWO AM5N + سه‌پایه TC40 ترکیبی از مهندسی دقیق، طراحی ماژولار و تکنولوژی پیشرفته است. اگر به‌دنبال مقری هستید که در عین سبکی و قابلیت حمل بالا، دقت رهگیری بالا، کنترل آسان و سازگاری با تجهیزات مختلف را ارائه دهد، این پکیج پاسخ نیاز شماست.

وقتی می‌گوییم مقر ZWO AM5N از سیستم Harmonic Drive استفاده می‌کند و چرخ‌دنده ندارد، منظورمان این است که از چرخ‌دنده‌های سنتی مثل چرخ‌دنده حلزونی (Worm Gear) استفاده نمی‌کند.
اما باید توجه کرد که Harmonic Drive خودش یک نوع سیستم انتقال قدرت (gear system) است — فقط یک سیستم پیشرفته و مدرن که با چرخ‌دنده‌های سنتی فرق دارد.

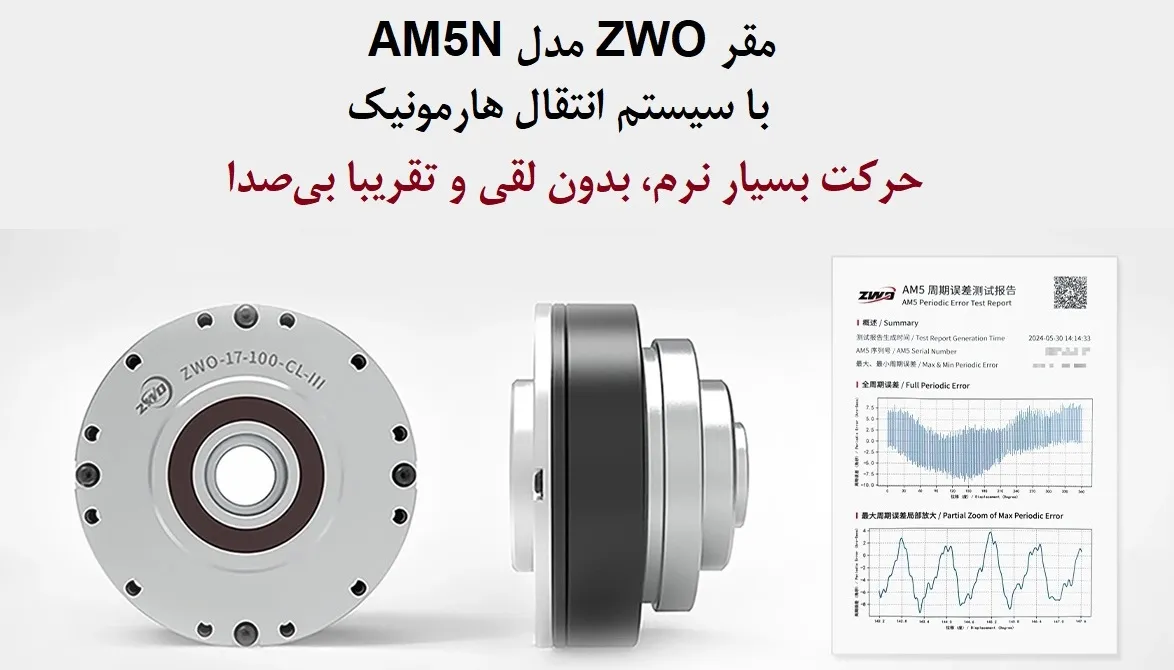

Harmonic Drive یا سیستم انتقال پیشرفته، یک نوع خاص از چرخ‌دنده است که:

• به جای برخورد دندانه‌های فلزی مثل چرخ‌دنده‌های معمولی، از یک کاپ فلزی انعطاف‌پذیر (به نام flexspline) استفاده می‌کند که داخل یک چرخ‌دنده ثابت‌تر (به نام circular spline) می‌چرخد و تغییر شکل می‌دهد. این تغییر شکل باعث حرکت بسیار دقیق، بدون لقی (backlash) و کاملاً نرم می‌شود. هیچ سایش فیزیکی معمولی بین دندانه‌ها وجود ندارد و بنابراین صدای حرکت بسیار کم است.

مقایسه: چرخ‌دنده حلزونی سنتی در برابر Harmonic Drive

 پس منظور از "بدون چرخ‌دنده" این است که: "از چرخ‌دنده‌های سنتی و پر نقص استفاده نمی‌کند — بلکه به جای آن، از یک سیستم بسیار دقیق و مدرن به نام Harmonic Drive بهره می‌برد که تقریباً هیچ لقی ندارد و حرکت بسیار نرمی دارد."

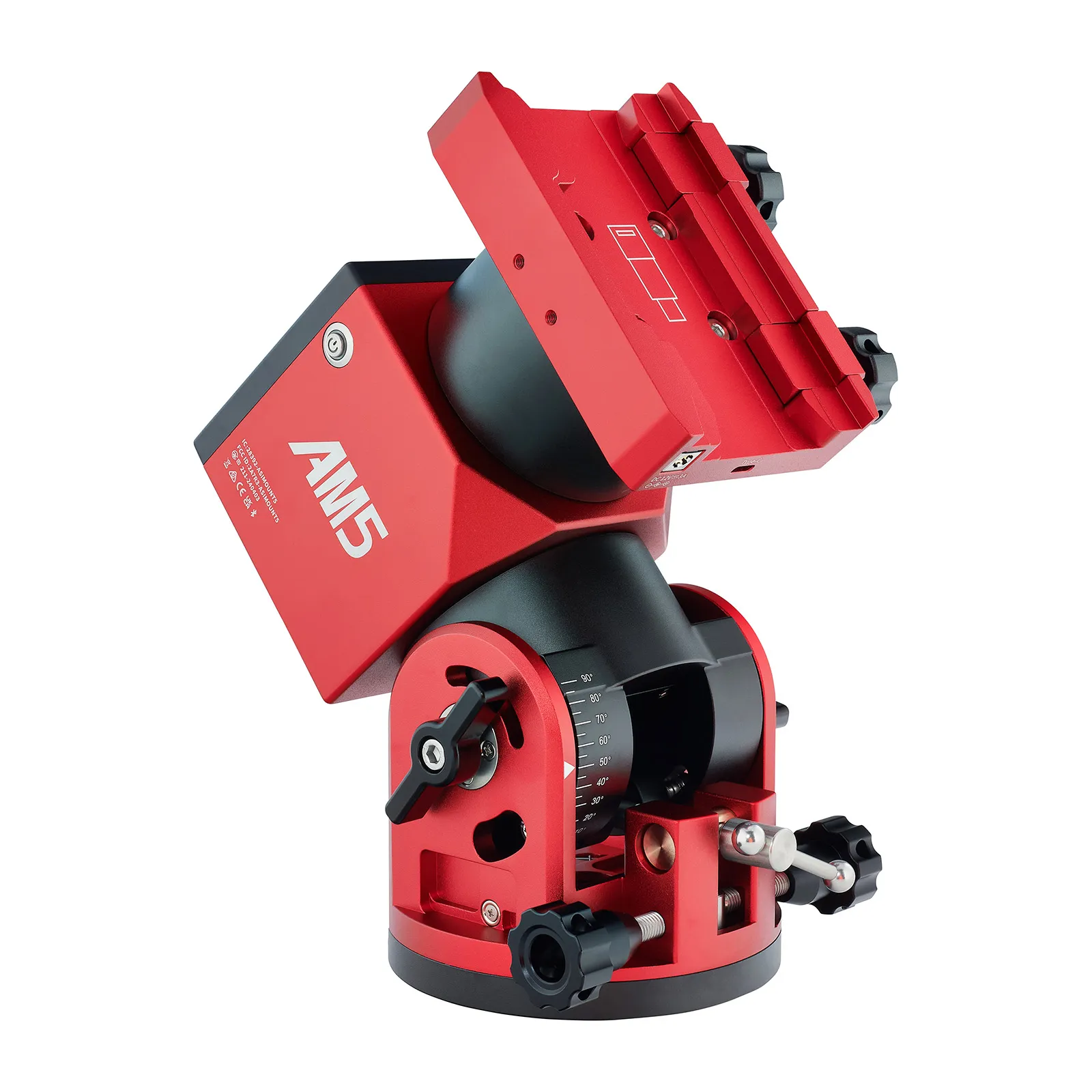

ابعاد و اندازه مقر هارمونیک زد دبلیو او مدل ZWO AM5N

ابعاد و اندازه سه پایه فیبر کربنی TC40

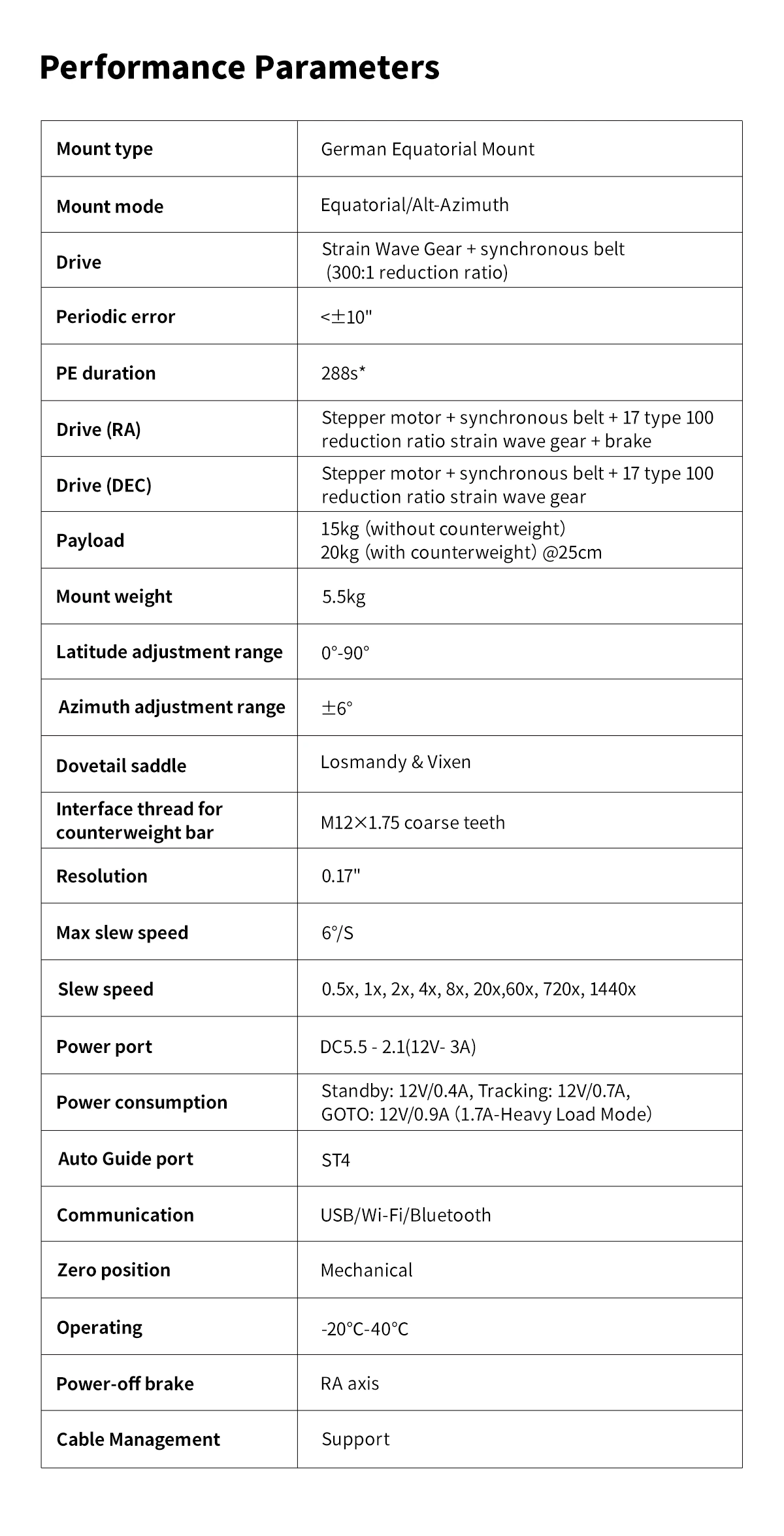

مشخصات و ویژگی‌های فنی مقر هارمونیک زد دبلیو او مدل ZWO AM5N

تصاویر زیر با مقر و سه پایه هارمونیک زد دبلیو او مدل ZWO AM5 Harmonic Mount & Carbon Fiber Tripod گرفته شده است: منبع: ZWO AM5 - AstroBin
