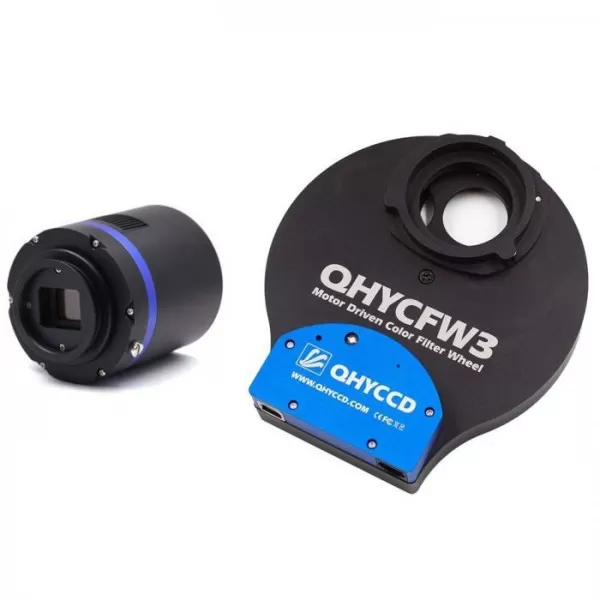

دوربین CMOS مدل QHY163M به همراه چرخ فیلتر مدل QHYCFW3-M-US(7X36)

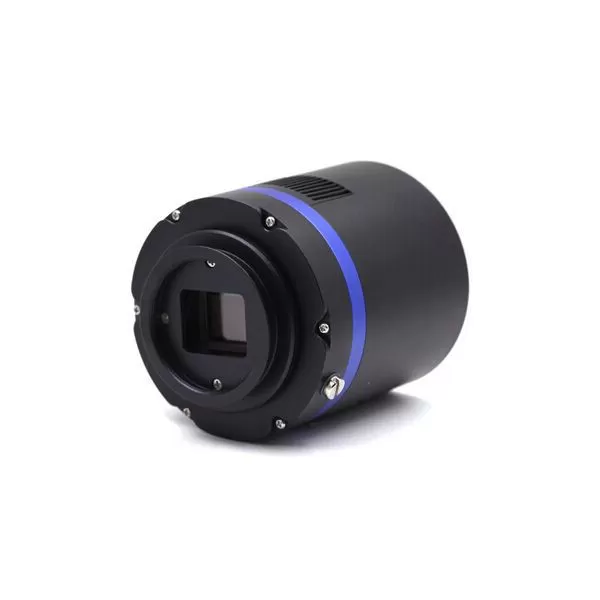

QHY163M

این ابزار نیز مانند بسیاری از مدل های کمپانی QHY در دو مدل رنگی و تک رنگ (به ترتیب با حروف C و M) و در قطع 4/3 اینچ عرضه می شود. رزولوشن سنسور این دوربین 16 مگاپیکسل است و نویز آن در بدترین شرایط به حدود 1 الکترون می رسد. نویز کم محصول تک رنگ آن را برای عکاسی در طیف های Narrow Band مانند عکاسی از شهاب­ ها و طیف­ سنجی مناسب ساخته است. سیستم خنک­ کاری آن مجهز به فناوری ضد شبنم است و می­ تواند دمای تراشه را به زیر 40 درجه زیر دمای محیط برساند. درگاه USB3.0 این وسیله می­ تواند در حالت رزولوشن کامل، فیلم هایی با نرخ 23 فریم بر ثانیه را انتقال دهد. همچنین قادر به انتقال داده­ های فیلم با کیفیت 4K و نرخ 30 فریم بر ثانیه نیز هست. همچنین درگاه 4 پین آن می­ تواند چرخ فیلترهای QHYCFW2 و QHYCFW3 را به طور مستقیم کنترل کند. حافظه بافر این ابزار از نوع 128 مگابایت DDRII می­ باشد. داشتن حافظه بافر باعث می­ شود که بتوان بدون مشکل آن را به رایانه های کم­ سرعت (مثلا سیستم هایی که از پورت USB 2.0 استفاده می­ کنند) نیز متصل کرد. همچنین این حافظه باعث می­ شود در مواقع اضطراری تصویر اخذ شده از بین نرود؛ مثلا زمانی که پورت کاملا قطع شده یا رایانه به چندین ابزار وصل شده و حجم اطلاعات دریافتی آن زیاد است.

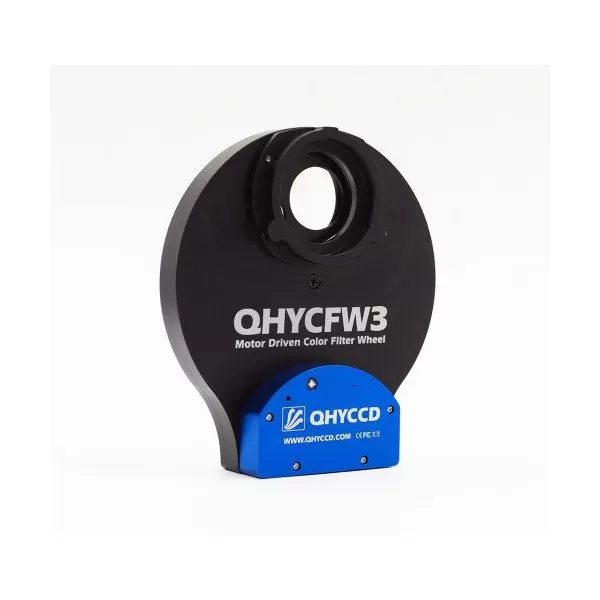

Color Filter Wheel

نسخه پیشین چرخ فیلترهای کمپانی QHY فقط برای فیلترهای 1.25 اینچی طراحی شده بود. ولی نسل جدید چرخ فیلترهای این کمپانی که تحت سری QHYCFW3 عرضه شده اند توانایی حمل فیلترهای 31 میلی ­متری را نیز دارند. چرخ فیلترهای نسل سوم در طراحی موتور راه انداز نیز مورد بهینه سازی قرار گرفته اند. موتور راه انداز در نسل دوم توسط چرخ ­دنده به چرخ فیلتر متصل شده بود ولی در این نسل، موتور از طریق اتصال اصطکاکی چرخ فیلتر را به حرکت در می آورد. مهم ترین ویژگی این مکانیزم نسبت به نوع پیشین در حساسیت و دقت آن است. زیرا بهترین چرخ دنده­ها نیز در زمان درگیری مقدار کمی لقی دارند ولی اتصالات اصطکاکی به دلیل نداشتن لقی همیشه دقت بالاتری داشته و استفاده از آن ها در چرخ فیلتر منجر به افزایش دقت در کنترل موقعیت توقف فیلترها شده است. خانواده چرخ فیلترهای کمپانی QHY از محصولات متنوعی تشکیل شده است که به شرح زیر هستند:

-       QHYCFW3XL: که در کلاس بسیار بزرگ قرار دارد.

-       QHYCFW3L: که در کلاس بزرگ قرار دارد.

-       QHYCFW3M: که در کلاس متوسط قرار دارد.

-       QHYCFW3S: که در کلاس کوچک قرار دارد.

در بین محصولات فوق مدل­ های QHYCFW3M  و  QHYCFW3Sدر ورژن ­های استاندارد (SR) و باریک (US) در دسترس هستند.موتور انتخابی چرخ فیلترهای نسل سوم از نوع پله ای هیبرید است که در قیاس با موتورهای پله ­ای متعارف از دقت بالاتر و زوایه پله کوچک ­تری بهره می برد. همچنین موتور در محیطی ایزوله محصور شده تا عوامل مخرب محیطی مانند گرد و خاک، کمترین اثر را روی آن بگذارند. با توجه به محیط رصدگاه ها، این عامل یکی از مهم ترین علل کوتاهی عمر چرخ­ فیلتر است. این ابزار امکان حرکت ساعت گرد و پادساعت گرد را دارد. بدین ترتیب در مقایسه با چرخ فیلترهایی که فقط به یک سمت می چرخند عملکرد سریعتری داشته و با این کار در زمان تعویض فیلتر صرفه­ جویی می کند. مدل QHYCFW3 مجهز به کلید وضعیت است که به کمک آن می توان به سرعت بین درگاه های سریال و USB تغییر حالت داد.
